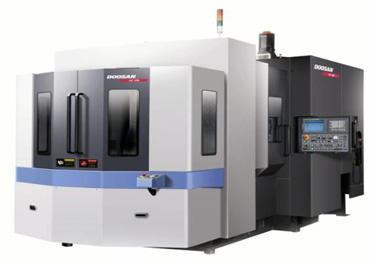

Horizontální obráběcí paletové centrum DOOSAN HC 500
Horizontální obráběcí centrum s automatickou výměnou palet DOOSAN typ ACE HC500 s řídícím systémem FANUC 32i-A
Specifikace
|
Pojezd osy X (podélně stojan) |
mm |
850 |
|
Pojezd osy Y (vertikálně -vřeteno) |
mm |
700 |
|
Pojezd osy Z (příčně - stůl) |
mm |
750 |
|
Vzdálenost střed vřetena - úroveň palety |
mm |
50750 |
|
Vzdálenost čelo vřetena - střed palety |
mm |
150900 |
|
|
||
|
Rozměry palety |
mm |
500x500 |
|
Max. zatížení palety |
kg |
500 |
|
Indexace otáčení palety |
- |
1° |
|
Max. rozměr obrobku (průměr x výška) |
mm |
Ø800x900 |
|
Otáčky vřetena |
ot/min |
80-8000 |
|
Vysokotlaké chlazení nástrojů středem vřetena |
bar |
15 |
|
Max. průměr nástroje (plně obsazeno / každý druhý prázdný) |
mm |
75/140 |
|
Max. délka nástroje |
mm |
400 |
